激光切割机的构成及功能 十二大组成
发表时间:2020-09-07     阅读次数:     字体:【 文章来源网络

激光切割机的构成及功能,激光切割机的构成是什么样的,激光切割机的功能是什么,相信操作激光切割机的工作人员会非常的熟悉,但是有一部分知道激光切割机能进行激光切割,但是对其具体的构成及功能可能不是很了解。今天上海率原机电就来跟大家分享一下这方面的知识点。


1、操作控制台


用于控制整个切割装置的工作过程,所有操作命令均从此处发出。

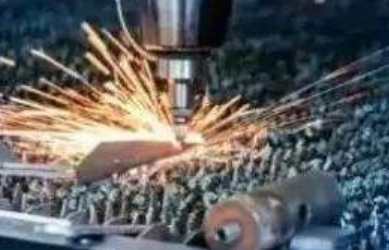

2、激光切割头


激光切割头驱动装置用于按照程序驱动切割头沿Z轴方向运动,由伺服电机和丝杆或齿轮等传动件组成。主要包括腔体、聚焦透镜座、聚焦镜、电容式传感器和辅助气体喷嘴等零件。


3、稳压电源


连接在激光器、数控机床与电力供应系统之间的装置。主要起防止外电网干扰起到稳压的功能作用。


4、激光数控系统


激光控制机床实现X、Y、Z轴的运动,同时也控制激光器的输出功率。


5、激光发生器和外光路


产生激光光源的装置


外光路是折射反射镜,用于将激光导向所需要的方向。为使光束通路不发生故障,所有反射镜都要保护罩加以保护,并通入洁净的正压保护气体以保护镜片不受污染。


6、空压机、储气罐


提供和存储压缩空气。


7、排渣机


排除加工时产生的边角余料和废料等。


8、气瓶


包括激光切割机工作介质气瓶和辅助气瓶,用于补充激光震荡的工业气体和供给切割头用辅助气体。


9、机床主机部分


激光切割机机床部分,实现X、Y、Z轴的运动的机械部分,包括切割工作平台。用于安放被切割工件,并能按照控制程序正确而精准的进行移动,通常由伺服电机驱动。


10、冷水机组


用于冷却激光发生器。激光器是利用电能转换成光能的装置,如CO2气体激光器的转换率一般为20%,剩余的能量就变换成热量。冷却水把多余的热量带走以保持激光发生器的正常工作。


11、抽风除尘机


抽出加工时产生的烟尘和粉尘,并进行过滤处理,使废气排放符合环境保护标准。


12、空气冷却干燥机和过滤器


用于向激光发生器和光束通路供给洁净的干燥空气,以保持通路和反射镜的正常工作。


希望通过以上的分享,大家能对激光切割机的构成及功能有更多的认识和了解。
