数控切割机的机械系统和气路系统的安全设置
发表时间:2020-08-05     阅读次数:     字体:【 文章来源网络

数控切割机的机械系统和气路系统的安全设置,随着现代化机械加工业应用越来越广泛,数控切割机的使用率大大的增加,数控切割机中的机械系统和气路系统都是设备中的重要组成部分,所以,在操作数控切割机时,必须要掌握其机械系统和气路系统的要点,并且需要规范安全性的操作。下面上海率原机电的小编就来给大家好好讲讲数控切割机的机械系统和气路系统的安全设置。


一、数控切割机的机械系统要点,机械系统由机架、传动装置等部分组成,要求如下:


1.机架采用箱形龙门式结构,具有足够的强度和刚性,外形美观。


2.横梁必须保证长年使用不变形。


3.纵向、横向驱动系统均采用日本松下数字式交流伺服电机与德国NEUGART行星减速器,以保证准确执行系统指令。


4.机械传动系统采用国标精度为6级的精密齿轮与齿条啮合。

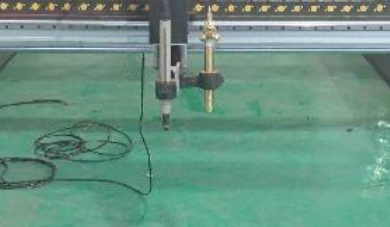

5.割炬升降机构应采用滚珠丝杠配合直线滚动导轨控制,套筒式密封安装,以确保割炬能精确地完成上下动作,而无前后左右动作。


6.设备外观能见到的钢结构件、螺钉等,均采用发黑或镀铬处理。


7.整机喷漆采用轿车漆种,颜色为黄色。


二、气路系统要求


1.纵向、横向电缆和气管采用拖链拖动。实现总进气管线、电缆和横向管线、电缆拖链拖动。


2.设备供气采用中央集气单元,压力调整单元,电磁阀、减压阀、回火防止器等组成,应具备高低压转换,压力、流量无级调节,回火防止等功能,确保切割的安全性和高效性。


三、安全装置


1.横向、纵向导轨应设置电气限位开关及机械限位挡块,提供电气和机械双重限位防碰保护。


2.该设备应配置安全报警装置,当发生气体泄漏或管线爆裂时,系统能自动判断,切断气源并同时实现安全报警。


3.整机的使用安全要求符合规定。
