模块式双刃粗镗刀
产品型号:
产品产地:
发布日期:2020-03-26
浏览次数:
咨询电话:+86-21-54781115
关 键 词:
下一个产品 上一个产品

详细介绍

上海率原机电有限公司为您提供模块式双刃粗镗刀,以及各类金属切削刀具。是您值得信赖的合作伙伴。

模块式双刃粗镗刀特性内冷却液供应

模块式双刃粗镗刀规格:镗削范围 33-200mm,深度 4xD

模块式双刃粗镗刀孔公差:IT9

镗孔加工刀具统称为镗刀,它有多种分类方式,一般情况下按功能将其分为粗镗刀和精镗刀两类。随着加工技术的不断发展和进步,为了更适应现代化生产制造的需要,模块式镗刀应运而生。模块式镗刀有较高的精度和较大的灵活性,可以充分发挥数控机床的加工能力。

用于镗孔加工的刀具称为镗刀。镗刀有多种分类方式,按切削刃数量可分为:单刃镗刀、双刃镗刀、三刃镗刀等;按结构可分为整体式镗刀和分体式镗刀。但一般按功能将其分为两种,即粗镗刀和精镗刀。

模块式镗刀结构一般可分为以下几个部分:镗刀柄、镗刀体、镗刀座、接长杆、缩径杆等。

模块式双刃粗镗刀产品特点:

1. 该产品结构设计拥有多项专利技术;刀体和刀头采用齿纹平面配合,压紧后双面贴合,确保刀体与镗刀头之间高刚性连接,从而可承担更大载荷的切削。

2. 特别设计的粗调和微调机构,集粗镗与半精镗加工于一体。双向可调,粗加工时无需使用刀调仪对刀;微调精度每格?0.05mm,可用于孔的半精镗加工。

3. 使用方式多样,可实现双刃、单刃、错齿镗削和半精镗削加工。

4. 采用模块式接口,与模块主柄组合可满足各种孔径和孔深加工需要。

5. 镗刀刀头结构采用加装刀夹设计,可以有效地保护镗刀头和提高镗刀寿命。

6. 镗刀头内内冷设计,有利于刀尖冷却,提高刀具使用寿命。

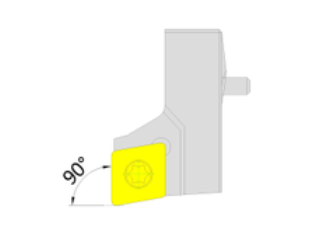

7. 镗刀头灵活定制,可根据客户加工需求定制不同主偏角刀头,可针对客户具体加工状况制作特殊功能刀头.

8、特殊的材料选用和热处理、表面处理,使镗刀具有很好的整体刚性和高寿命。

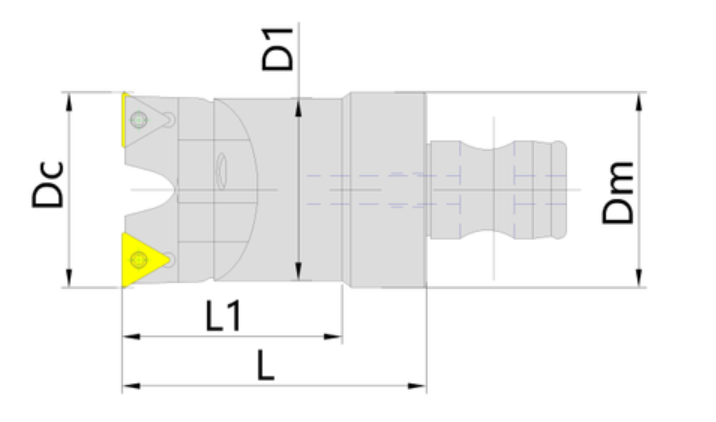

镗销范围刀片类型刀夹接柄尺寸(mm)重量
DcminDcmax主偏角Kr刀片型号订货号接口型号订货号DmD1L1Lkg
334290°CCM09T3BR10-CC09






90°TCMT0902BR10-TC09ABS32BR10-032050323036500.23
75°SCT09T3BR10-SC09






415490°CCMT1204BR20-CC12






90°TCMT1103BR20-TC11ABS40BR20-040070403870700.43
75°SCMT1204BR20-SC12






537090°CCMT1204BR30-CC12






90°TCMT1103BR30-TC11ABS50BR30-050070504770700.82
75°SCMT1204BR30-SC12






6810090°CCMT1204BR40-CC12






90°TCMT16T3BR40-TC16ABS63BR40-063070636070701.75
75°SCMT1204BR40-SC12






9915090°CCMT1204BR50-CC12






90°TCMT16T3BR50-TC16ABS80BR50-08010080961001002.38
75°SCMT1204BR50-SC12






14920090°CCMT1204BR60-CC12






90°TCMT16T3BR60-TC16ABS100BR60-1001001001461001005.8
75°SCMT1204BR60-SC12
